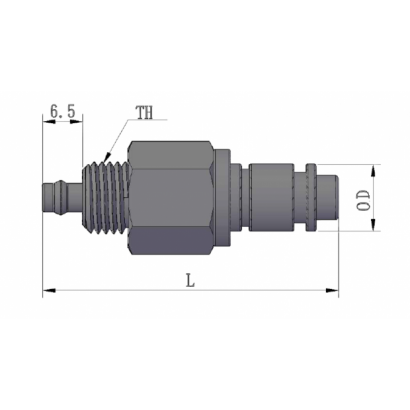

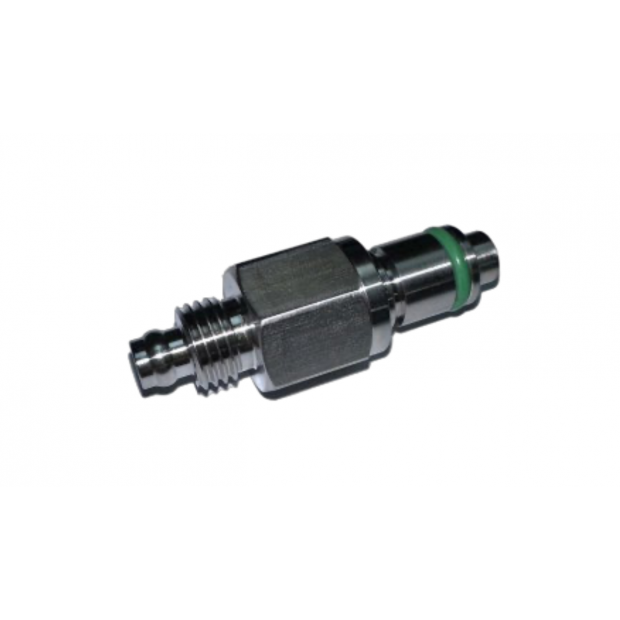

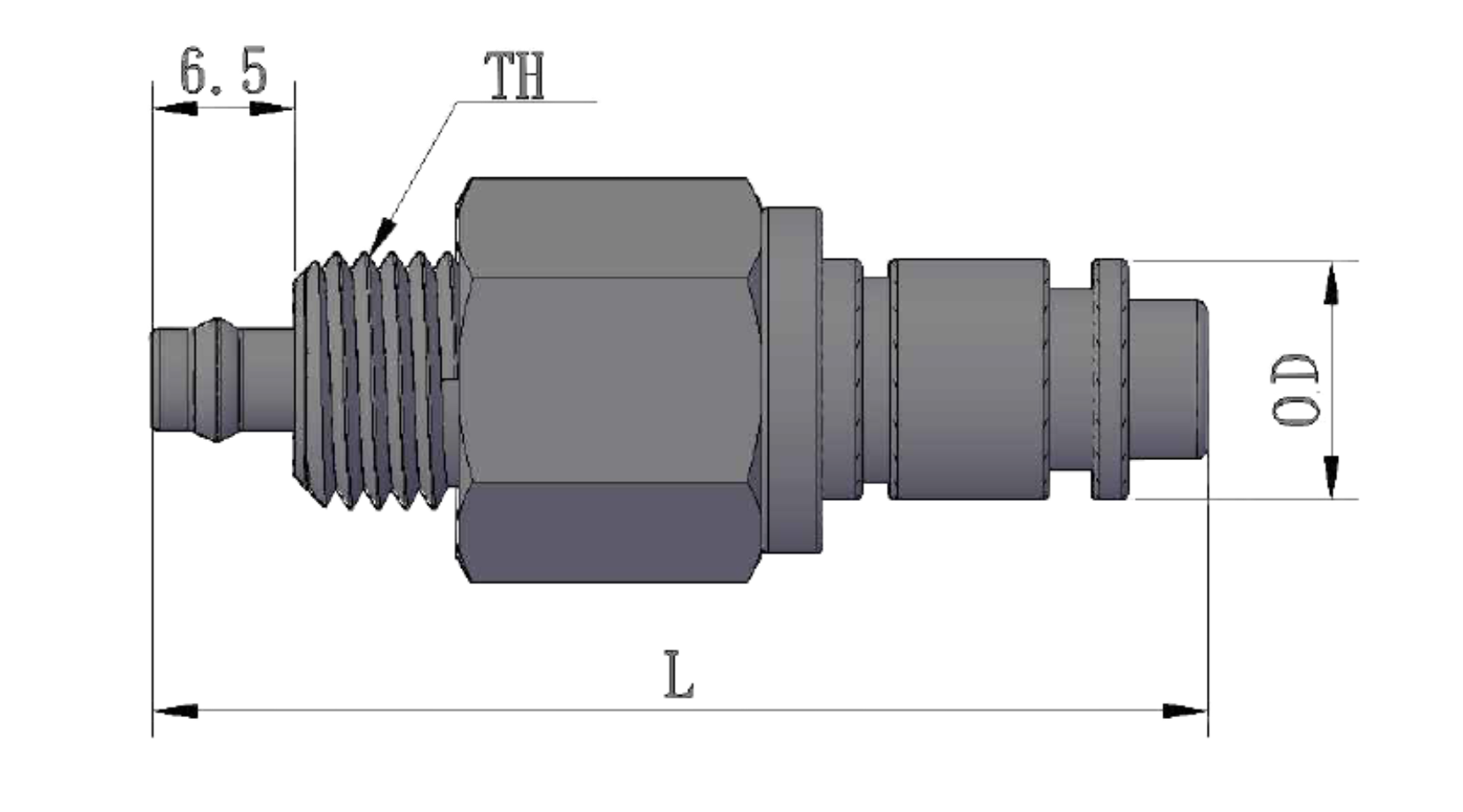

單位:mm

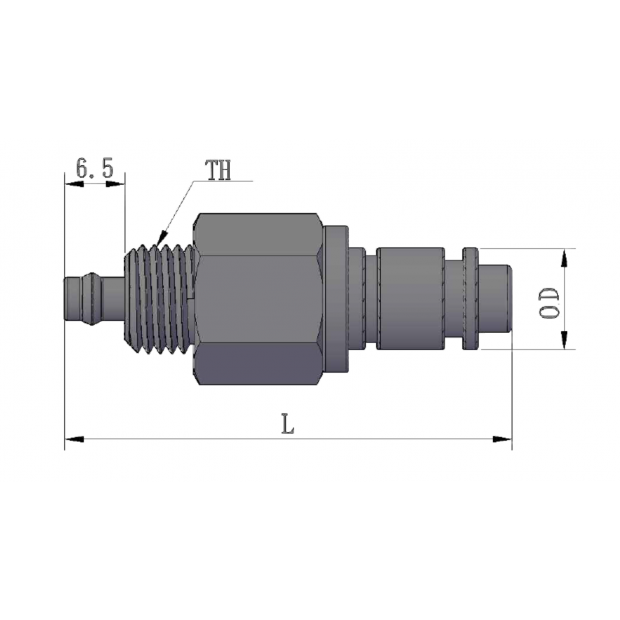

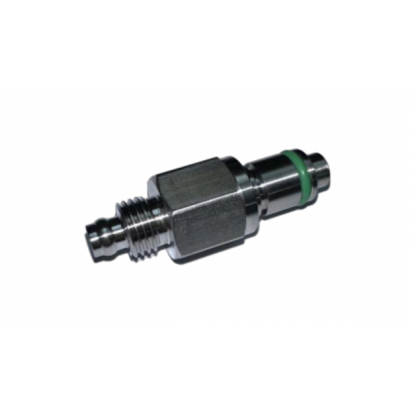

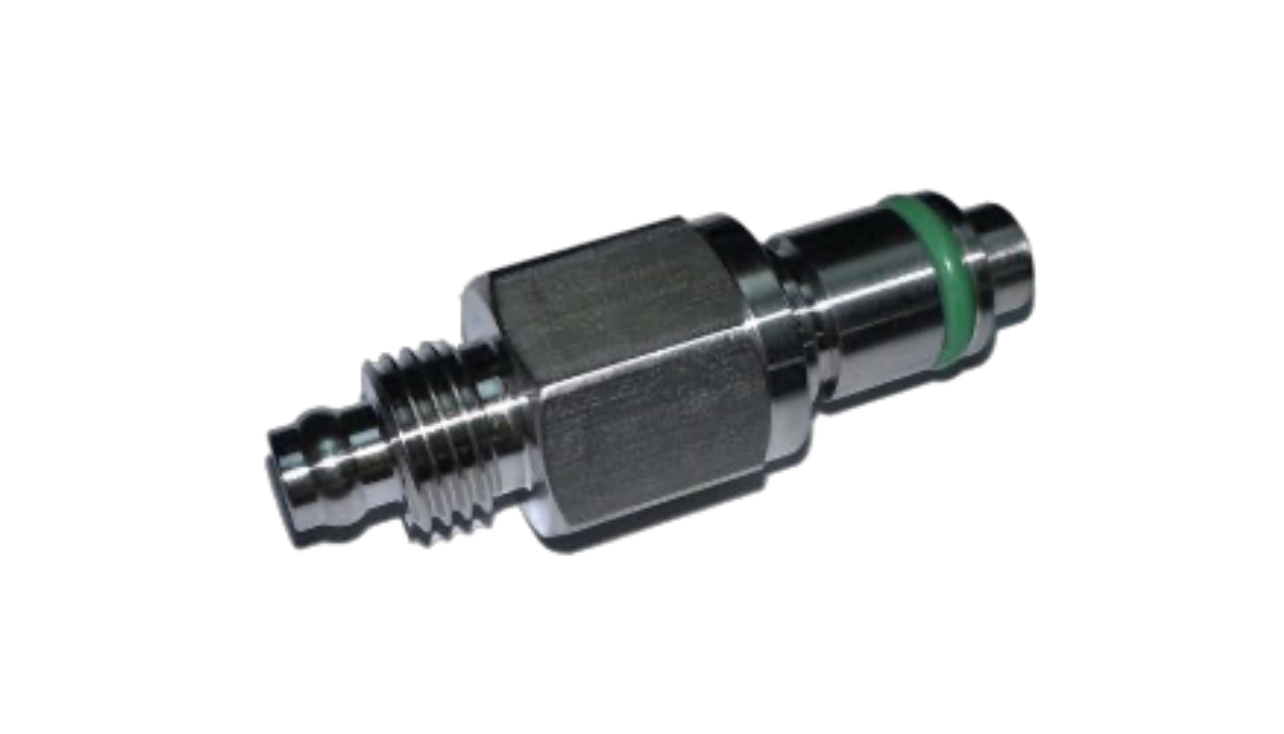

| 型號 Model | 規格 Spec | OD | TH | L | 適用管徑 |
|---|---|---|---|---|---|
| Dau. jo-Ft-0388-S | 3/8 | ID6*OD8 | |||
| Dau. jo-Ft-5168-S | 5/16 | ID6*OD8 | |||
| Dau. jo-Ft-0146-S | 1/4 | Ø11.1 | 7/16-20UNF | 48.4 | ID4*OD6 |
| Dau. jo-Ft-0148-S | 1/4 | Ø11.1 | 7/16-20UNF | 48.4 | ID6*OD8 |
| Dau. jo-Ft-01410-S | 1/4 | Ø11.1 | 1/2-20UNF | 48.4 | ID8*OD10 |

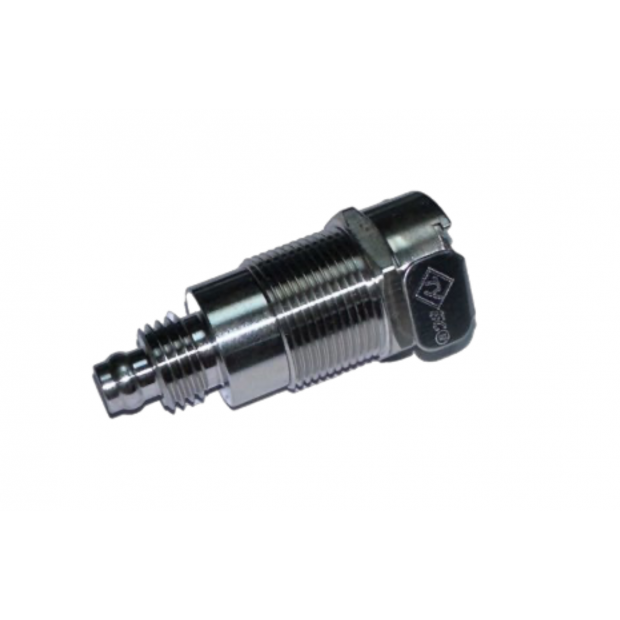

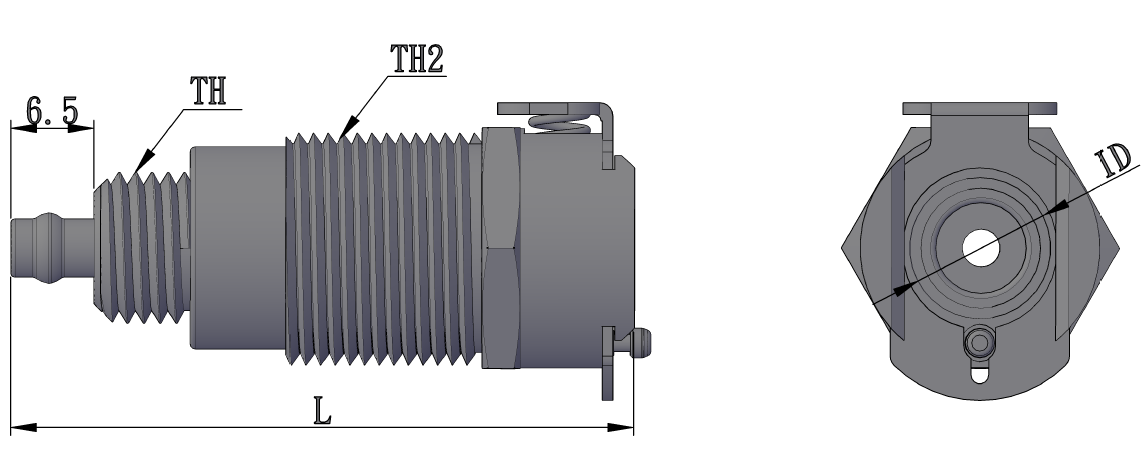

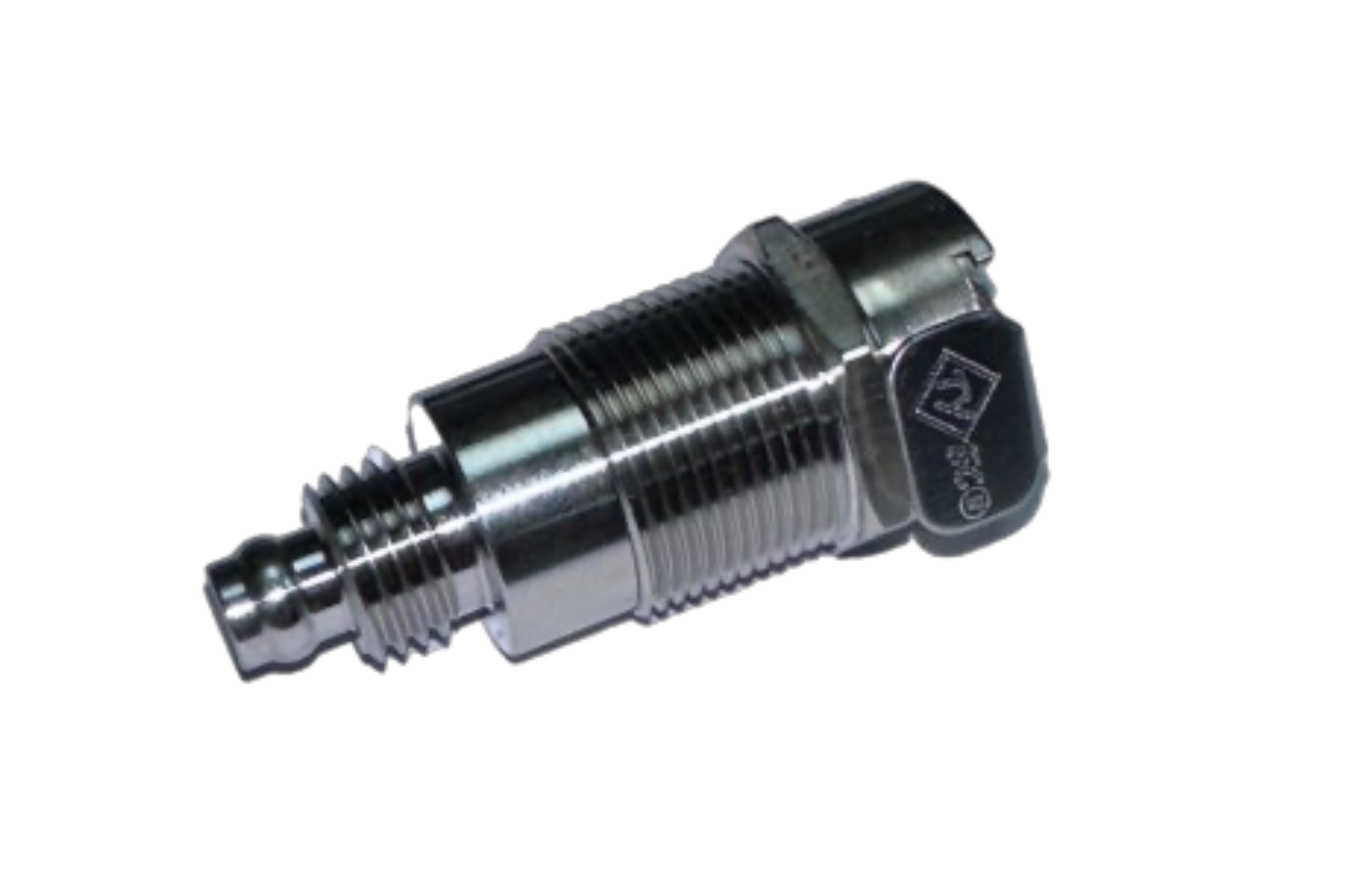

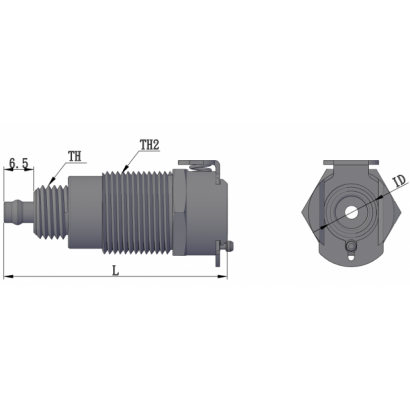

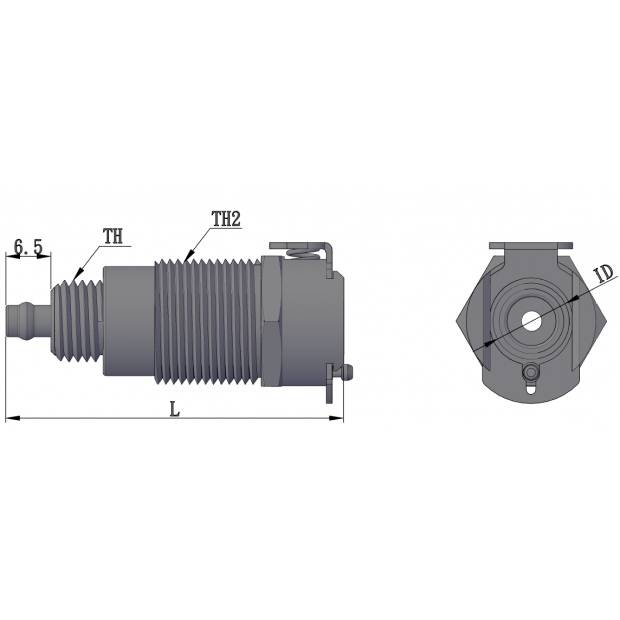

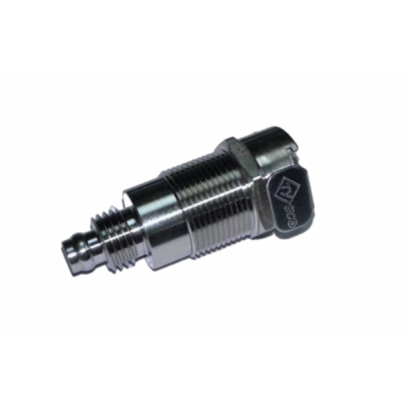

＊母體接頭 Body connector
單位:mm
| 型號 | 規格 | ID | TH | TH2 | L | 適用管徑 |
|---|---|---|---|---|---|---|
| Fem. co-Ft-0388-s | 3/8 | 49.5 | ID6*OD8 | |||
| Fem. co-Ft-5168-s | 5/16 | 49.5 | ID6*OD8 | |||
| Fem. co-Ft-0146-s | 1/4 | Ø11.1 | 7/16–20UNF | 11/16–24UNEF | 46.5 | ID4*OD6 |
| Fem. co-Ft-0148-s | 1/4 | Ø11.1 | 7/16–20UNF | 11/16–24UNEF | 46.5 | ID6*OD8 |
| Fem. co-Ft-01410-s | 1/4 | Ø11.1 | 1/2–20UNF | 11/16–24UNEF | 46.5 | ID8*OD10 |

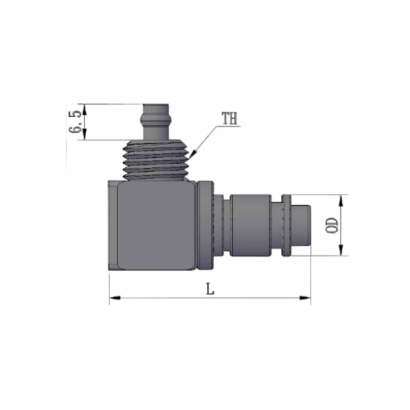

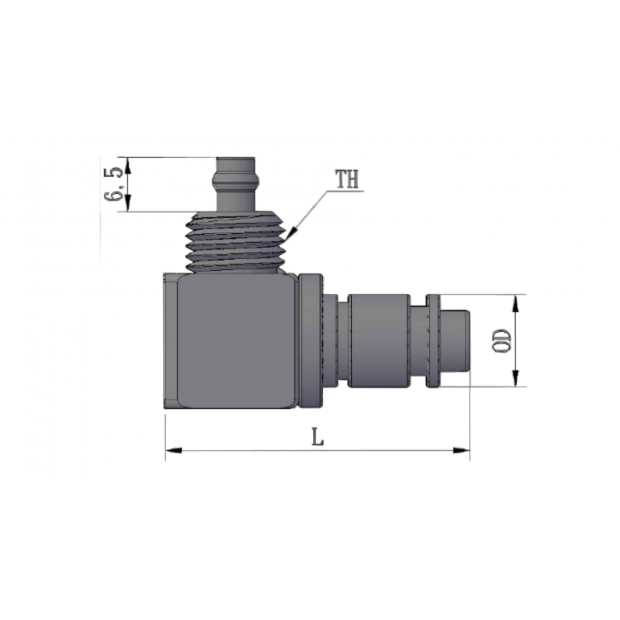

＊Ｌ接頭 Connector
單位:mm
| 型號 | 規格 | OD | TH | L | 適用管徑 |
|---|---|---|---|---|---|
| Dau. jo-Ft-0388-L-S | 3/8 | ID6*OD8 | |||
| Dau. jo-Ft-5168-L-S | 5/16 | ID6*OD8 | |||
| Dau. jo-Ft-0146-L-S | 1/4 | Ø11.1 | 7/16–20UNF | 32.8 | ID4*OD6 |
| Dau. jo-Ft-0148-L-S | 1/4 | Ø11.1 | 7/16–20UNF | 32.8 | ID6*OD8 |
| Dau. jo-Ft-3166-L-S | 3/16 | ID4*OD6 |
